浏览数量： 3462 作者： 本站编辑 发布时间： 2026-06-16 来源： 本站
在商业建筑和结构工程中，曲面玻璃表面的集成已从罕见的美学表述演变为标准化的功能要求。管理这些几何轮廓需要严格了解热力学、材料限制和机械公差。
本技术指南概述了的制造物理原理、关键工程参数和质量合规性基准 弧形玻璃 （也称为 弧形钢化玻璃），为采购团队和幕墙工程师提供了项目规范所需的数据。
实现安全级弯曲轮廓需要精确的、不可逆的热处理工艺。它与缺乏结构强度的退火热弯曲不同。

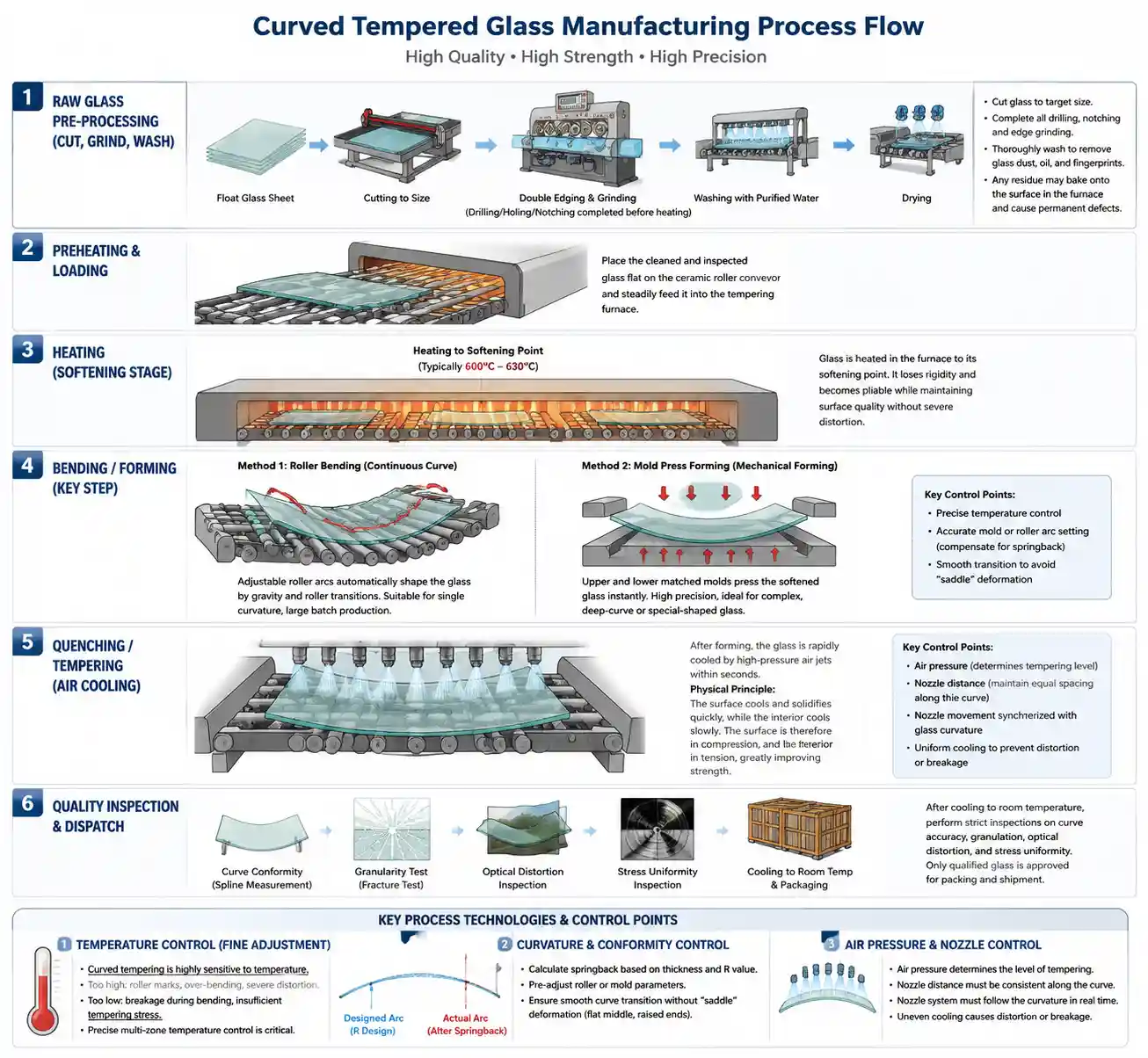

[ 预处理 ] ---------> [ 热循环 ] ---------> [ 几何成型 ] ---------> [ 受控淬火 ] 切割、数控磨边、加热至电脑滚道 高压风冷 钻孔（预回火） 600°C - 630°C 或机械冲压模具产生表面压缩
预处理执行：在进入热生产线之前，所有浮法玻璃原板必须经过切割、数控磨削以及任何所需的钻孔或锪孔加工。 钢化玻璃不能在后处理过程中进行机械改变。
热循环：平板通过陶瓷辊输送到对流炉中，在那里均匀加热到材料的软化点——通常在 600°C 到 630°C之间.
几何成型：一旦玻璃达到可延展状态，就会迅速转移到弯曲部分。这里，玻璃是使用两种工业方法之一进行成型的：
水平滚轮弯曲：滚轮床动态调整其圆弧坐标。软玻璃在轨道上摆动，利用重力和机械同步来达到目标半径。这对于单弯曲圆柱形配置来说是理想的选择。
机械压制成型：玻璃在阳模和阴模之间进行机械压制。此方法提供更严格的公差，对于复杂、深或不均匀的球形几何形状是必需的。
受控淬火：玻璃成型后立即通过高压空气喷嘴进行快速冷却。外表面立即凝固，而核心则以较慢的速度冷却。当核心收缩时，它会在外层上产生永久压应力（ ≥ 90 MPa ），并由内部拉应力平衡。这种转变产生的 建筑玻璃解决方案 的抗冲击性是退火玻璃的 4 至 5 倍。
指定弯曲轮廓的主要挑战是将所需的玻璃厚度与热成型的物理限制相匹配。最小 弯曲半径 （ R值）严格取决于玻璃厚度；超过这些阈值会导致淬火过程中的光学畸变或结构故障。
下表概述了标准工业生产阈值：
标称厚度（毫米） | 标准最小弯曲半径 (R) | 最大建筑尺寸（标准线） |
5毫米 – 6毫米 | 450毫米 – 500毫米 | 2440 毫米 X 3660 毫米 |
8毫米 – 10毫米 | 600毫米 – 800毫米 | 3300 毫米 X 4800 毫米 |
12毫米 – 15毫米 | 1000毫米 – 1200毫米 | 3300 毫米 X 6000 毫米 |
19毫米+ | ≥1500毫米 | 特大尺寸弧形玻璃 （定制项目线） |
在指定尺寸时，工程师必须考虑到在淬火阶段应力均衡时发生的微小材料“回弹”或半径偏差。标准工业公差通常要求：
弧度偏差：每延米 ± 2.0毫米 至 ±3.0毫米。
线性平整度局部边缘偏差： 每 300 毫米 ≤ 0.3 毫米.
对于商业围护结构、结构栏杆或高架玻璃，单层玻璃通常无法满足结构或环境建筑规范。项目经常指定深加工复合材料以提高性能。
为了符合高空和高空安全要求，两层或多层曲面钢化玻璃在高压釜中的高温高压下使用工程夹层粘合。
PVB（聚乙烯醇缩丁醛） ：提供标准的冲击保护、隔音和紫外线缓解。适用于室内 弧形玻璃栏杆 应用和标准幕墙。
SGP (SentryGlas Plus Ionoplast) ：撕裂强度是标准 PVB 的五倍，刚性是标准 PVB 的 10 倍。 SGP 曲面夹层玻璃 因其破碎后承载能力而被指定用于飓风区、结构玻璃翅片、玻璃地板和防爆外墙。
标准透明浮法玻璃含有较高浓度的氧化铁 ( Fe2O3 )，呈现绿色色调，并沿着弯曲视线和层压堆叠倍增。指定 低铁曲面玻璃 （超透明）可将铁含量从大约 0.1%降低到 0.01% 以下。这种优化保证了高显色指数 ( CRI ) 和最大可见光透射率 ( VLT )，这对于高端零售店面和观察室来说是非常理想的。
可锻玻璃在局部滚筒上的转变引入了特定的机械风险，必须通过严格的质量保证 (QA) 协议进行监控。
[ 热分布不均匀 ] ---> 多向变形 [ 空气喷嘴流量不匹配 ] --->局部各向异性（彩虹色）[滚轮过度摩擦] ---> 滚轮波形图案（光学畸变）
视觉失真和辊波：如果炉温分布不均匀，或者停留时间太长，玻璃会在陶瓷辊之间轻微下垂。这会产生微观表面波（滚轴波畸变）。采购规范应定义最大峰谷深度（对于高规格外墙， ≤ 0.15 毫米）。
各向异性（应变模式） ：淬火阶段气压不均匀会产生局部应力区。在偏振自然光下，这些区域显示为黑点或虹彩环（双折射）。必须使用多通道扫描系统来缓解这一问题，该系统可验证整个电弧平面上的冷却均匀性。
弯曲回火型材被集成到多个主要部门的关键结构组件中：
弧形玻璃幕墙和带状窗户：用于降低高层建筑的风阻系数并最大化全景视野参数。
垂直运输外壳：设计的全景升降井需要精确的半径一致性，以确保驾驶室的机械间隙。
在最终采购和安装之前，必须根据地区结构和安全玻璃测试标准对材料进行验证。技术提交必须包括以下地区的独立实验室测试验证：
北美： SGCC （安全玻璃认证委员会）认证确认符合 ANSI Z97.1-2015 和 CPSC 16 CFR 1201 影响标准。
欧洲/国际： CE 标志 文件证明符合 EN 12150-1 （针对热钢化硅酸盐安全玻璃）和 EN 14449 （针对夹层安全玻璃评估）。
大洋洲： AS/NZS 2208 结构安全玻璃认证，适用于澳大利亚和新西兰的建筑用例。
