浏览数量： 12 作者： 本站编辑 发布时间： 2026-02-02 来源： 本站

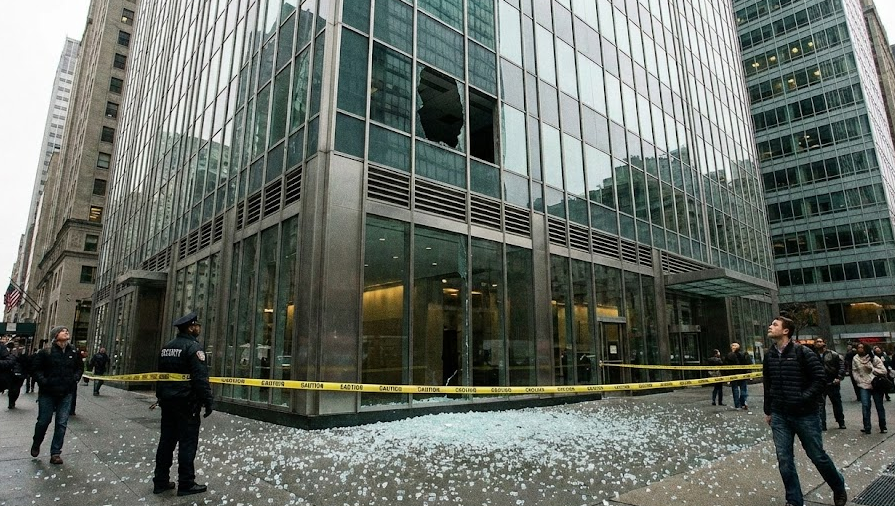

钢化玻璃因其高强度和安全特性而成为现代建筑的主要材料。然而，它有一个固有的弱点： 自发断裂。 想象一下，在一个平静、阳光明媚的日子里，在没有任何外部影响的情况下，外墙板破碎了。罪魁祸首通常是一种称为 硫化镍 (NiS) 的微观杂质.
虽然硫化镍夹杂物很少见，但它就像一颗“定时炸弹”。在安装前拆除该炸弹的唯一方法是通过 热浸测试 (HST).
要了解热浸，我们必须从分子水平来看。
在玻璃制造过程中，微量的镍和硫可以结合形成硫化镍石。这些石头对温度变化敏感，存在两种状态：
α态（高温稳定）： 当玻璃钢化（加热至~600°C）时，NiS较小且稳定
Beta 状态（低温下稳定）： 随着时间的推移（数月或数年），NiS 尝试恢复到环境温度下的自然“Beta”状态。
问题： 从Alpha到Beta的转变伴随着 2-4%的体积膨胀。在钢化玻璃的高压中心内部，这一微小的膨胀就足以将整个面板从内到外震碎。
热 浸测试 本质上是在工厂进行的“破坏性测试”，因此破损发生 在工厂，而不是您的建筑物上。
工艺： 将钢化玻璃放入专门的烤箱中，加热至约 290°C (±10°C) 数小时。
机理： 这种热量加速了 NiS 相变（Alpha 到 Beta）。如果存在硫化镍，石头会迅速膨胀，导致玻璃在烤箱内破裂。
结果： 任何在热浸过程中幸存下来的玻璃实际上都不含关键的硫化镍夹杂物。
额外的费用值得吗？该表详细列出了差异。
特征 | 标准钢化玻璃 | 热浸 钢化玻璃 (HST) |
自发破损风险 | 高 （每 1,000 个窗格约 3-5 个） | 极低 （每 400 吨约 1 个） |
生产流程 | 浮法玻璃 -> 钢化 | 浮法 -> 回火 -> 热浸炉 |
硫化镍检测 | 肉眼无法察觉 | 破坏性消除 |
成本 | 降低 | 略高（工艺+能源成本） |
安全等级 | 标准安全 | 关键安全 |
理想的应用 | 室内隔断、淋浴门 | 高层建筑外墙、天窗、檐篷 |
虽然标准钢化玻璃足以满足一般用途，但 热浸玻璃 对于关键环境来说是不容忽视的。更换高层建筑上一块破碎玻璃的成本（包括封路、起重机和劳动力）远远超过热浸测试的初始投资。
不要用责任来赌博。 为您的下一个里程碑式项目指定“热浸”钢化玻璃。
